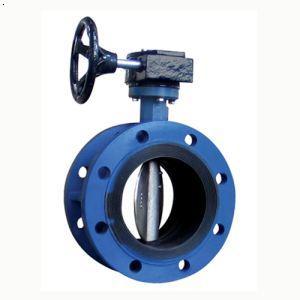

蝶阀1

简介

常用于流体管道系统的调节与截断设备，通过阀瓣的旋转实现对介质流动的控制，广泛应用于给排水、污水处理、石油化工、电力、冶金、市政工程等领域，是管道系统中实现介质通断、流量调节的关键组件。

主要结构

阀体、阀瓣、阀轴、驱动装置及密封件等构成。阀体作为主体框架，连接管道并为内部组件提供支撑；阀瓣呈圆盘状，围绕阀轴旋转，通过改变与阀座的相对位置控制介质流通截面；驱动装置可分为手动、电动、气动等类型，为阀瓣旋转提供动力，实现阀门的启闭与调节；密封件通常安装于阀座与阀瓣接触部位，确保阀门关闭时的密封性，防止介质泄漏。

工作原理

基于阀瓣的旋转运动：当阀瓣旋转至与管道轴线平行时，阀门全开，介质可顺利通过；当阀瓣旋转至与管道轴线垂直时，阀门全关，阻断介质流动；通过控制阀瓣旋转角度（0°-90°），可实现对介质流量的连续调节。

显著特点

结构紧凑，体积小、重量轻，占用空间小，便于安装与维护，尤其适用于大口径管道系统；流通阻力小，介质流过时能量损失低，有利于降低系统能耗；启闭迅速，操作便捷，调节性能良好，可快速响应工况变化；密封性能可靠，采用优质密封材料与精密加工工艺，能有效适应不同介质特性（如清水、污水、腐蚀性液体、气体等）；适用压力与温度范围较广，可根据不同工况需求选择相应材质（如铸铁、铸钢、不锈钢等）的阀体及密封件，满足多样化应用场景。
